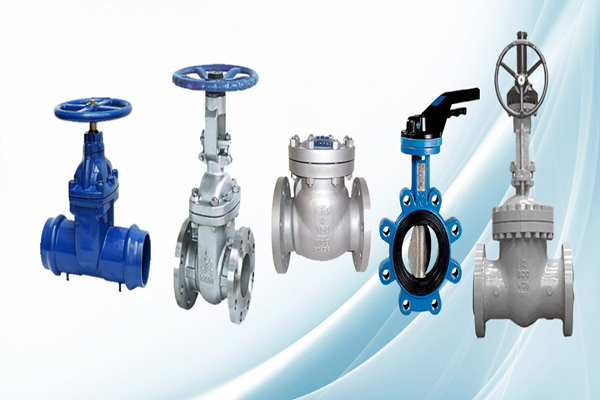

شیر آلات فولادی

شیر آلات فولادی

برای مشاهده بهترین قیمت شیرآلات فولادی کلیک نمایید.

 تاریخچه شیر آلات فولادی



آب نقش حیاتی در زندگی بشر دارد. انسان ها در طول تاریخ برای به کنترل درآوردن و مهار آب تلاش های بسیاری کرده اند تا بتوانند آب مورد نیاز برای آشامیدنی و کشاورزی و مصارف مختلف خود را انتقال دهند. با گذشت زمان و پیشرفت تکنولوژی لوله کشی ها انجام گردید. به منظور جلوگیری از هدر رفتن آب و کاهش مصرف بر سر لوله ها آب شیر آلاتی برای باز و بسته شدن جریان آب ابداع گردید. بدون شیر آلات هیچ کنترلی بر روی جریان لوله وجود ندارد. شیر آلات از اجناس گوناگونی از جمله فولادی، آهنی، برنزی، پلاستیکی تولید می شوند. اغلب جنس داخلی و خارجی شیر آلات یکسان هستند اما در مواردی نیز جنس داخلی با جنس خارجی بدنه شیرآلات با هم متفاوت هستند.









دریچه آب بند اولین شیر هایی بودند که توسط انسان اختراع شده است. شیر آلات وسایل فلزی هستند که به منظور تنظیم و کنترل مایعات یا گازها در لوله کشی مورد استفاده قرار می گیرند و در صنایع گوناگون حتی در منازل کاربرد دارند. شیر آلات فولادی در انواع و جنس های مختلف تولید می شود.

از معیار های شیر آلات فولادی ایده آل آن است که سیال را با کمترین مقاومت و کمترین افت فشار از خود عبور دهد



اقسام شیر آلات فولادی



شیر آلات فولادی انواع مختلف و کاربرد های متعددی در صنعت دارند. در ادامه برخی از اقسام آن ها را مورد بررسی قرار می دهیم.

  • شیر دروازه ای:

شیر دروازه ای در مسیر سیالی که قابلیت تغییر مکان دادن باشد عمل نموده و به صورت عمودی در مسیر جریان حرکت قرار می گیرد و در صورت لزوم جریان را کاملا قطع می نماید و یا باعث ایجاد ارتباط بین دو جریان سیال می شود به عبارت دیگر این نوع شیر ها یا به طور کلی بسته هستند و یا  به طور کلی باز هستند و از این شیر ها نمی توان به صورت نیمه باز استفاده نمود.



  • شیر توپی:

شیر توپی از نظر ساختار شبیه به شیر دروازه ای است. در شیر توپی در مسیر حرکت سیال جسم کروی شکل قرار می گیرد، در وسط این کره مجرایی وجود دارد که باز و بسته می شود. در هنگام باز بودن مجرا سیال جریان می یابد و در هنگام بسته بودن مجرا محل عبور سیال مسدود می شود. شیر توپی از نظر ساختمان آسانتر و از نظر هزینه ای ارزانتر از بقیه نمونه های دیگر است.



  • شیر مجرابند:

شیر مجرا بند دارای ساختار بسیار ساده ای می باشد. بدنه ای که یک پلاک توپی سوراخ برای عبور سیال در آن وجود دارد. این نوع شیر ها برای کنترل سیال مناسب نیستند و باید در حالت بسته و یا کاملا باز باشند.



  • شیر ساچمه ای:

شیر ساچمه ای بیشتر در لوله هایی که مسیر جریان سیال کوچک می باشد مورد استفاده قرار می گیرد. مسیر حرکت سیال به طور مستقیم نیست و همین امر سبب مقاومت بیشتر آن در برابر جریان می شود.

شیر ساچمه ای قابلیت تغییر جهت حرکت جریان سیال را دارا می باشد به عبارت دیگر یک دیسک در مسیر جریان سیال قرار می گیرد و با حرکت دیسک عمل باز و بسته (یا نیمه باز و نیمه بسته) انجام می گردد.



  • شیر یک طرفه لولایی:

شیر یک طرفه لولایی دارای بدنه و در پوش است که درون آن دیسکی یکی و دو تایی توسط پین مخصوص قرار دارد. این شیر به گونه ای است که در هنگام عبور سیال دیسک به طرف مسیر جریان حرکت بلند شده و در هنگام قطع جریان دیسک به حالت اولیه خود باز می گردد.



  • شیر یک طرفه فشاری:

شیر یک طرفه فشاری به گونه ای عمل می کند در هنگام جریان سیال سبب باز شدن شیر و در هنگام برگشت جریان سیال سبب بسته شدن شیر می گردد. شیر های یک طرفه فشاری دارای اقسام مختلفی از جمله  شیر یک طرفه فشاری، شیر یک طرفه پیستونی و شیر یک طرفه کروی می باشند.



  • شیر پروانه ای:

شیر پروانه ای دارای بند آوری است که به صورت صفحه ای دایره ای شکل است که از بالا به ساقه و دسته شیر متصل است و از پایین یک پاشنه به بدنه متصل است. شیر پروانه ای دارای ساختمان ساده و مناسب برای جریان های زیاد است.



  • شیر ایمنی:

به منظور ایمن ساختن لوله ها و دستگاه های دارای فشار مورد استفاده قرار می گیرند. این شیر قابلیت تنظیم با توجه به جریان سیال را دارا می باشد.



  • شیر کنترل:

به وسیله فشار هوا کار می کند به طور اتوماتیک با توجه به شرایط محل باز و بسته می شود. شیر کنترل به وسیله دست باز و بسته می شود .



  • شیر محدود کننده جریان:

به منظور کنترل جریان استفاده می شود و مقدار جریان طی محاسبات قابلیت تعویض یا تنظیم است. شیر محدوده کننده جریان به دو دسته ثابت و قابل تنظیم تقسیم می شود.



شیر آلات فولادی





شیر آلات فوللادی غالبا از دو جز اصلی بدنه و بونت تشکیل شده اند و جز اصلی سبب ایجاد فضایی شده که سیال در سراسر آن جریان دارد.



اجزای اصلی شیر آلات فولادی:



  • بدنه(Body)
  • درپوش، بونت یا کلاهک(Bonnet)
  • عملگر دستی یا اکچویتر(Handle or Actuator)
  • دیسک یا مجرابند(Disc)
  • سیت یا نشیمن گاه( Seat)
  • استم یا ساقه(Stem)
  • گسکت(Gasket)
  • توپی شیر ها(Valve balls)
  • فنر(Spring)
  • تریم(Trim)



کاربرد های شیر آلات فولادی ضد زنگ



شیر آلات فولادی ضد  زنگ به دلیل مقاومت بالا در برابر خوردگی و پوسیدگی اغلب در صنایع گوناگون کاربرد دارند. در ادامه برخی از کاربردهای آن آورده شده است.

  • مورد استفاده در فرآیند های شیمیایی
  • پتروشیمی
  • صنایع کاغذ
  • صنایع شیمیایی
  • پالایش نفت



به منظور آگاهی از لیست قیمت شیر آلات فولادی و کسب اطلاعات در این زمینه می توانید به یکی از بهترین سایت های فروش شیر آلات فولادی به نشانی https://www.ahancenter.com مراجعه نمایید و همچنین به منظور گرفتن مشاوره رایگان در خصوص شیر آلات فولادی با متخصصین این حوزه در شرکت آهن سنتر با شماره تلفن 48417-021 تماس حاصل نمایید.
